اجزای دستگاه تزریق پلاستیک و وظیفه هر بخش
دستگاه تزریق پلاستیک یکی از مهمترین تجهیزات در صنعت تولید محصولات پلیمری است که از مجموعهای از سیستمهای مکانیکی، هیدرولیکی، الکتریکی و کنترلی تشکیل شده است.
هر بخش از این دستگاه وظیفه مشخصی دارد و عملکرد هماهنگ تمام اجزا باعث میشود مواد پلاستیکی بهصورت دقیق ذوب، تزریق و به محصول نهایی تبدیل شوند.
شناخت اجزای دستگاه تزریق پلاستیک برای اپراتورها، مهندسان تولید و فعالان صنعت پلاستیک اهمیت زیادی دارد؛ زیرا تنظیم صحیح هر بخش تأثیر مستقیمی بر کیفیت محصول و راندمان تولید دارد.
دستگاه تزریق پلاستیک چگونه کار میکند؟
بهصورت کلی، فرآیند کار دستگاه تزریق پلاستیک شامل چند مرحله اصلی است:
- ورود گرانول پلاستیک به دستگاه
- ذوب شدن مواد در سیلندر حرارتی
- انتقال مواد مذاب توسط ماردون
- بسته شدن قالب توسط سیستم گیره
- تزریق مواد به داخل قالب
- خنک شدن و خروج قطعه نهایی
برای انجام این مراحل، دستگاه از بخشهای مختلفی تشکیل شده است که در ادامه بررسی میکنیم.

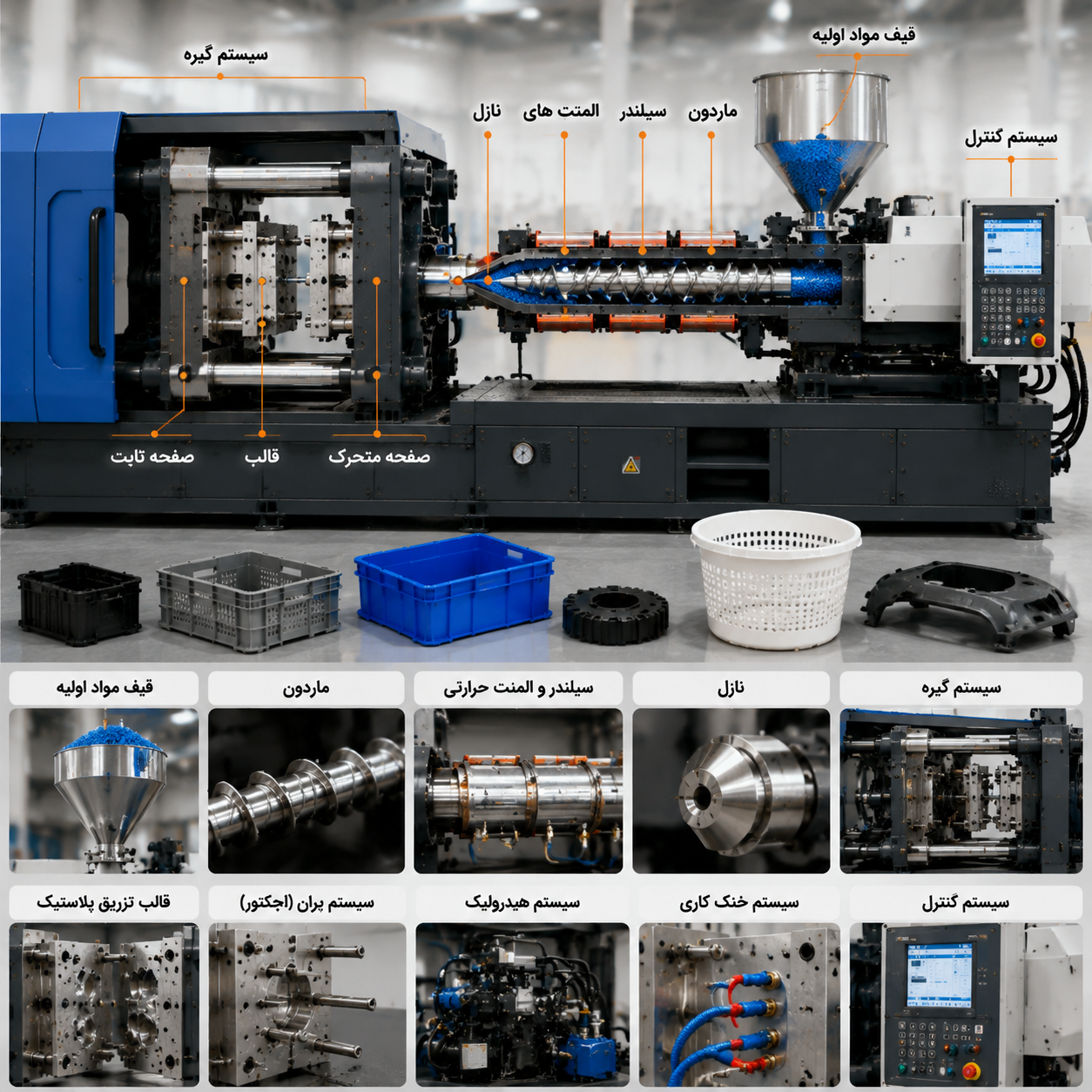

بخشهای اصلی دستگاه تزریق پلاستیک
بهطور کلی، دستگاه تزریق پلاستیک از چهار بخش اصلی تشکیل میشود:
- واحد تزریق (Injection Unit)
- واحد گیره یا قفل قالب (Clamping Unit)
- قالب تزریق پلاستیک (Mold)
- سیستم کنترل و تجهیزات جانبی
هرکدام از این بخشها شامل اجزای کوچکتر و تخصصی هستند.
۱. واحد تزریق دستگاه تزریق پلاستیک (Injection Unit)
واحد تزریق یکی از مهمترین قسمتهای دستگاه است و وظیفه آمادهسازی و انتقال مواد پلاستیکی مذاب به داخل قالب را بر عهده دارد.
اجزای اصلی این بخش عبارتاند از:
قیف مواد اولیه (Hopper)
قیف اولین نقطه ورود مواد به دستگاه است.
گرانولهای پلاستیکی از طریق قیف وارد سیلندر شده و برای فرآیند ذوب آماده میشوند.
وظایف قیف:
- ذخیره موقت مواد اولیه
- انتقال یکنواخت گرانولها
- تغذیه مداوم دستگاه
ماردون دستگاه تزریق (Screw)
ماردون یکی از مهمترین قطعات دستگاه تزریق پلاستیک است.
این قطعه داخل سیلندر قرار دارد و با چرخش خود باعث:
- انتقال مواد
- ترکیب مواد پلاستیکی
- فشردهسازی مواد
- یکنواخت شدن مذاب
میشود.
طراحی ماردون تأثیر زیادی بر کیفیت تزریق دارد.
سیلندر تزریق (Barrel)
سیلندر محفظهای است که ماردون داخل آن حرکت میکند.
وظیفه اصلی آن:
- گرم کردن مواد پلاستیکی
- هدایت مواد مذاب
- ایجاد شرایط مناسب برای تزریق
است.
سیلندر دارای چندین ناحیه حرارتی است که دمای هر قسمت بهصورت جداگانه کنترل میشود.
المنتهای حرارتی (Heaters)
المنتها وظیفه تأمین حرارت مورد نیاز برای ذوب مواد پلاستیکی را دارند.
کنترل دقیق دما باعث جلوگیری از:
- سوختن مواد
- تغییر رنگ محصول
- کاهش کیفیت قطعه
میشود.
نازل دستگاه تزریق (Nozzle)
نازل آخرین بخش واحد تزریق است که مواد مذاب را از سیلندر به قالب منتقل میکند.
وظایف نازل:
- اتصال دستگاه به قالب
- انتقال دقیق مواد مذاب
- جلوگیری از نشتی مواد
۲. واحد گیره دستگاه تزریق پلاستیک (Clamping Unit)
واحد گیره وظیفه باز و بسته کردن قالب و نگه داشتن آن در زمان تزریق را بر عهده دارد.
این بخش شامل موارد زیر است:
صفحات ثابت و متحرک قالب (Fixed & Moving Platen)
این صفحات محل نصب دو نیمه قالب هستند.
وظیفه آنها:
- نگه داشتن قالب
- حرکت دادن نیمه متحرک
- حفظ تراز قالب
است.
سیستم قفل قالب (Clamping Mechanism)
این سیستم هنگام تزریق، قالب را با نیروی زیاد بسته نگه میدارد.
قدرت این بخش با واحد تن (Ton) بیان میشود.
برای مثال:
دستگاه 500 تن یعنی سیستم گیره توانایی ایجاد نیروی قفل حدود 500 تن را دارد.
میل tie bar
میلهای راهنما یا Tie Bar چهار ستون اصلی اطراف قالب هستند.
وظایف:
- هدایت حرکت صفحات
- تحمل نیروی گیره
- حفظ همراستایی قالب
سیستم پران (Ejector System)
پس از خنک شدن قطعه، سیستم پران محصول را از قالب خارج میکند.
اجزای آن شامل:
- صفحه پران
- پینهای پران
- مکانیزم خروج قطعه
است.
۳. قالب تزریق پلاستیک (Injection Mold)
قالب یکی از مهمترین اجزای فرآیند تزریق است و شکل نهایی محصول را تعیین میکند.
اجزای اصلی قالب:
- صفحه قالب
- کویته (Cavity)
- مغزی (Core)
- راهگاه (Runner)
- کانال خنککاری
- سیستم خروج قطعه
کیفیت طراحی و ساخت قالب تأثیر مستقیمی بر کیفیت محصول نهایی دارد.
۴. سیستم هیدرولیک دستگاه تزریق
در بسیاری از دستگاههای تزریق، سیستم هیدرولیک وظیفه ایجاد حرکت و فشار را بر عهده دارد.
اجزای اصلی:
- پمپ هیدرولیک
- شیرهای کنترل
- موتور
- مخزن روغن
- جکهای هیدرولیکی
وظایف:
- حرکت واحد تزریق
- باز و بسته کردن قالب
- ایجاد فشار تزریق
۵. سیستم کنترل دستگاه (Control System)
سیستم کنترل مغز دستگاه تزریق پلاستیک محسوب میشود.
این بخش وظیفه کنترل پارامترهای مختلف را دارد:
- دمای سیلندر
- فشار تزریق
- سرعت ماردون
- زمان سیکل
- نیروی گیره
دستگاههای مدرن از کنترلرهای PLC و صفحه نمایش لمسی استفاده میکنند.
۶. سیستم خنککاری دستگاه
خنککاری برای حفظ کیفیت تولید ضروری است.
این سیستم شامل:
- مسیرهای آب قالب
- چیلر
- پمپ گردش آب
است.
وظیفه آن کنترل دمای قالب و کاهش زمان سیکل تولید است.
جدول خلاصه اجزای دستگاه تزریق پلاستیک
| بخش | وظیفه اصلی |
|---|---|
| قیف | ورود مواد اولیه |
| ماردون | انتقال و ذوب یکنواخت مواد |
| سیلندر | گرم کردن و هدایت مواد |
| المنت حرارتی | تأمین دمای ذوب |
| نازل | انتقال مواد به قالب |
| سیستم گیره | بسته نگه داشتن قالب |
| قالب | شکلدهی محصول |
| پران | خروج قطعه |
| هیدرولیک | ایجاد حرکت و فشار |
| کنترلر | تنظیم فرآیند تولید |
اهمیت نگهداری صحیح اجزای دستگاه تزریق پلاستیک
نگهداری منظم دستگاه باعث افزایش عمر تجهیزات و کاهش توقف تولید میشود.
مهمترین اقدامات نگهداری:
- بررسی وضعیت ماردون و سیلندر
- کنترل روغن هیدرولیک
- بررسی المنتها
- تمیزکاری نازل
- کنترل سیستم خنککاری
- کالیبراسیون سیستم کنترل
جمعبندی
دستگاه تزریق پلاستیک از مجموعهای از بخشهای هماهنگ شامل واحد تزریق، سیستم گیره، قالب، سیستم هیدرولیک و کنترلر تشکیل شده است.
هر یک از این اجزا نقش مهمی در کیفیت، سرعت و دقت تولید دارند. شناخت عملکرد هر بخش به بهبود تنظیمات دستگاه، کاهش خطاهای تولید و افزایش بهرهوری کمک میکند.
