دستگاه تزریق پلاستیک چیست؟ راهنمای کامل عملکرد و اجزای دستگاه
دستگاه تزریق پلاستیک یکی از مهمترین ماشینآلات مورد استفاده در صنعت پلاستیک است که برای تولید انواع قطعات و محصولات پلاستیکی در تیراژهای مختلف به کار میرود. این دستگاه با ذوب کردن مواد اولیه پلاستیکی و تزریق ماده مذاب به داخل قالب، امکان تولید قطعاتی با شکل، ابعاد و دقت مشخص را فراهم میکند.
امروزه از ماشینهای تزریق پلاستیک در صنایع مختلفی مانند خودروسازی، لوازم خانگی، بستهبندی، تجهیزات پزشکی، صنایع الکتریکی، ساختمانی و تولید محصولات مصرفی استفاده میشود.
اما دستگاه تزریق پلاستیک دقیقاً چگونه کار میکند؟ چه اجزایی دارد و هنگام انتخاب یک دستگاه مناسب باید به چه عواملی توجه کرد؟
در این مقاله با ساختار دستگاه، نحوه عملکرد، مهمترین اجزا، انواع ماشینهای تزریق پلاستیک و کاربردهای آن آشنا میشویم.

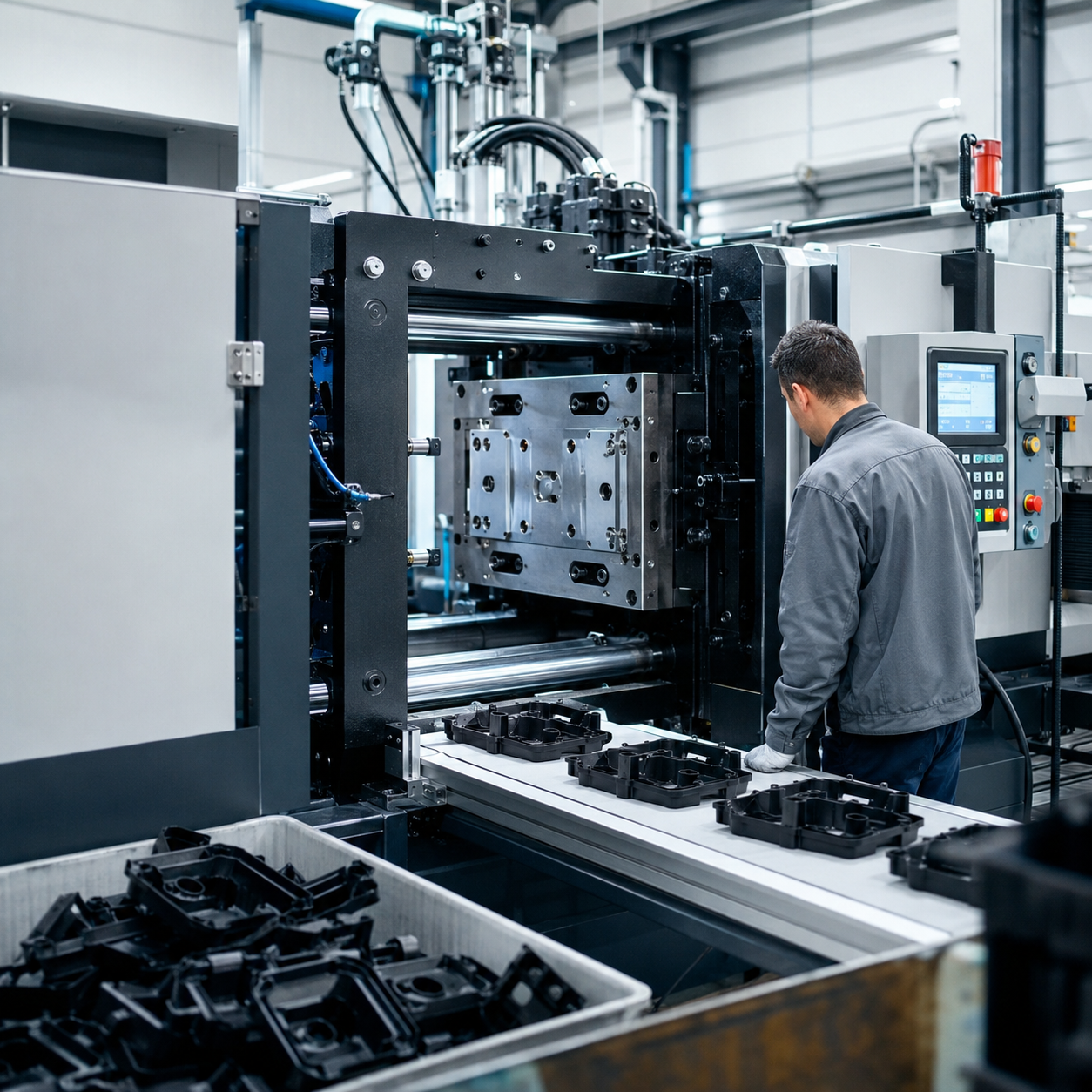

دستگاه تزریق پلاستیک چیست؟
دستگاه تزریق پلاستیک ماشینی صنعتی است که مواد اولیه پلیمری را دریافت کرده، آنها را تحت حرارت ذوب میکند و سپس با فشار مشخص داخل قالب تزریق میکند. پس از پر شدن قالب، ماده پلاستیکی در مدت زمان مشخصی خنک شده و شکل داخلی قالب را به خود میگیرد.
به زبان ساده، میتوان فرآیند را به این شکل در نظر گرفت:
مواد اولیه پلاستیکی → ذوب شدن → تزریق به قالب → خنک شدن → باز شدن قالب → خروج قطعه
یکی از مهمترین ویژگیهای این روش، قابلیت تولید تعداد زیادی قطعه یکسان با سرعت و دقت بالا است. به همین دلیل، تزریق پلاستیک یکی از فرآیندهای اصلی تولید در صنعت پلاستیک محسوب میشود.
دستگاههای تزریق پلاستیک در اندازهها و ظرفیتهای مختلف ساخته میشوند و انتخاب آنها به عواملی مانند وزن قطعه، ابعاد قالب، نوع مواد اولیه، تعداد تولید و نیروی گیره موردنیاز بستگی دارد.
در یک خط تولید حرفهای، دستگاه تزریق تنها یکی از بخشهای فرآیند تولید است و عواملی مانند طراحی قالب، کیفیت مواد اولیه، تنظیمات دستگاه، سیستم خنککاری و کنترل کیفیت نیز تأثیر مستقیمی بر کیفیت محصول نهایی دارند.
دستگاه تزریق پلاستیک چگونه کار میکند؟
فرآیند کار دستگاه تزریق پلاستیک شامل چند مرحله اصلی است که به صورت متوالی انجام میشوند. هماهنگی دقیق این مراحل باعث میشود قطعه نهایی با ابعاد و کیفیت موردنظر تولید شود.
ورود مواد اولیه به دستگاه
مواد اولیه پلاستیکی معمولاً به شکل گرانول وارد قیف دستگاه میشوند. این مواد میتوانند بر اساس نوع محصول و مشخصات موردنیاز از پلیمرهای مختلفی مانند پلیپروپیلن، پلیاتیلن، ABS، پلیاستایرن و سایر مواد مهندسی انتخاب شوند.
مواد از طریق قیف وارد بخش تزریق شده و به سمت سیلندر و ماردون حرکت میکنند.
کیفیت و نوع مواد اولیه اهمیت زیادی دارد؛ زیرا ویژگیهایی مانند دمای ذوب، ویسکوزیته، مقاومت مکانیکی و رفتار حرارتی ماده میتواند بر تنظیمات دستگاه و کیفیت قطعه تأثیر بگذارد.
ذوب شدن مواد پلاستیکی
پس از ورود گرانولها به سیلندر، مواد تحت تأثیر حرارت المنتهای حرارتی و حرکت ماردون گرم و ذوب میشوند.
ماردون علاوه بر انتقال مواد، وظیفه مهمی در اختلاط و آمادهسازی ماده مذاب برای مرحله تزریق دارد. دمای سیلندر باید متناسب با نوع ماده اولیه تنظیم شود.
اگر دما بیش از حد پایین باشد، ماده ممکن است بهدرستی ذوب نشود و تزریق ناقص انجام شود. از طرف دیگر، افزایش بیش از حد دما نیز میتواند باعث تخریب حرارتی برخی مواد و کاهش کیفیت محصول شود.
تزریق مواد مذاب به داخل قالب
پس از آماده شدن مقدار مشخصی از مواد مذاب، ماردون با حرکت رو به جلو، ماده را با فشار و سرعت مشخص از طریق نازل وارد قالب میکند.
در این مرحله، پارامترهایی مانند فشار تزریق، سرعت تزریق و موقعیت ماردون اهمیت زیادی دارند.
قالب باید بهدرستی بسته شده باشد تا فشار بالای تزریق باعث باز شدن آن نشود. به همین دلیل، نیروی گیره یکی از پارامترهای مهم در انتخاب دستگاه محسوب میشود.
پر شدن قالب
مواد مذاب وارد حفرههای قالب شده و تمام فضای موردنظر را پر میکنند.
طراحی صحیح مسیر جریان مواد در قالب اهمیت زیادی دارد. اگر جریان مواد بهدرستی کنترل نشود، ممکن است مشکلاتی مانند پر نشدن کامل قطعه، خطوط جوش، حفره، سوختگی یا تغییر شکل ایجاد شود.
به همین دلیل، عملکرد دستگاه و طراحی قالب باید با یکدیگر هماهنگ باشند.
خنک شدن و شکلگیری قطعه
پس از پر شدن قالب، مواد پلاستیکی به تدریج حرارت خود را از دست داده و جامد میشوند.
سیستم خنککاری قالب نقش بسیار مهمی در این مرحله دارد. کانالهای خنککاری باید به شکلی طراحی شوند که حرارت قطعه به صورت یکنواخت خارج شود.
زمان خنککاری یکی از عوامل مؤثر بر سرعت تولید است. کاهش بیش از حد این زمان میتواند باعث تغییر شکل قطعه شود، در حالی که افزایش غیرضروری آن نیز ظرفیت تولید دستگاه را کاهش میدهد.
باز شدن قالب و خروج قطعه
پس از رسیدن قطعه به شرایط مناسب، قالب باز میشود و سیستم پران، قطعه تولیدشده را از داخل قالب خارج میکند.
سپس قالب دوباره بسته شده و دستگاه برای سیکل بعدی آماده میشود.
این چرخه به صورت مداوم تکرار میشود و در خطوط تولید صنعتی، میتوان هزاران یا حتی میلیونها قطعه را در طول یک دوره تولید ساخت.
اجزای اصلی دستگاه تزریق پلاستیک
یک دستگاه تزریق پلاستیک از مجموعهای از سیستمهای مکانیکی، هیدرولیکی، الکتریکی و کنترلی تشکیل شده است. شناخت این اجزا برای بهرهبرداری صحیح و نگهداری دستگاه اهمیت زیادی دارد.
واحد تزریق
واحد تزریق وظیفه آمادهسازی و انتقال مواد پلاستیکی مذاب به داخل قالب را بر عهده دارد.
این بخش معمولاً شامل اجزایی مانند قیف، سیلندر، ماردون، المنتهای حرارتی و نازل است.
عملکرد صحیح واحد تزریق تأثیر مستقیمی بر کیفیت و یکنواختی قطعات تولیدشده دارد.
ماردون
ماردون یا Screw یکی از مهمترین اجزای دستگاه تزریق پلاستیک است.
این قطعه وظایف مختلفی از جمله انتقال مواد، ذوب کردن، مخلوط کردن و آمادهسازی مواد مذاب برای تزریق را انجام میدهد.
طراحی ماردون باید متناسب با نوع مواد اولیه و کاربرد دستگاه باشد. تفاوت در هندسه ماردون میتواند بر سرعت ذوب، کیفیت اختلاط و عملکرد فرآیند تزریق تأثیر بگذارد.
سیلندر
سیلندر محفظهای است که ماردون درون آن حرکت میکند. المنتهای حرارتی اطراف سیلندر، دمای موردنیاز برای ذوب مواد را تأمین میکنند.
کنترل دقیق دمای سیلندر برای جلوگیری از تخریب مواد و دستیابی به شرایط مناسب تزریق ضروری است.
قیف تغذیه
قیف در قسمت بالایی واحد تزریق قرار دارد و وظیفه انتقال مواد اولیه به داخل سیلندر را بر عهده دارد.
در برخی فرآیندها، استفاده از تجهیزات جانبی مانند خشککن مواد نیز ضروری است. برخی پلیمرها رطوبت محیط را جذب میکنند و در صورت استفاده بدون خشککردن مناسب، ممکن است کیفیت قطعه کاهش پیدا کند.
نازل
نازل در انتهای واحد تزریق قرار دارد و مسیر عبور مواد مذاب از سیلندر به قالب را ایجاد میکند.
طراحی و اندازه نازل باید با نوع قالب و مواد مورد استفاده سازگار باشد. عملکرد نامناسب نازل میتواند موجب نشتی مواد، افت فشار یا مشکلات دیگری در فرآیند تولید شود.
واحد گیره
واحد گیره وظیفه بسته نگه داشتن قالب در زمان تزریق و همچنین باز و بسته کردن قالب را بر عهده دارد.
هنگام تزریق، فشار قابلتوجهی به قالب وارد میشود. بنابراین دستگاه باید نیروی گیره کافی داشته باشد تا دو نیمه قالب در هنگام تزریق از یکدیگر جدا نشوند.
نیروی گیره معمولاً یکی از مشخصات اصلی دستگاههای تزریق پلاستیک است.
قالب تزریق پلاستیک
قالب محل شکلگیری محصول نهایی است. ماده مذاب پس از ورود به قالب، فضای حفره قالب را پر کرده و پس از خنک شدن به شکل موردنظر درمیآید.
کیفیت ساخت قالب، طراحی مسیرهای جریان مواد، سیستم خنککاری و سیستم پران، همگی تأثیر مستقیمی بر کیفیت قطعه نهایی دارند.
در تولید صنعتی، قالب میتواند یک یا چند حفره داشته باشد. قالبهای چندحفرهای امکان تولید چند قطعه در هر سیکل را فراهم میکنند و برای تولید انبوه بسیار کاربردی هستند.
سیستم هیدرولیک یا الکتریکی
بسته به نوع دستگاه، حرکت اجزای مختلف میتواند توسط سیستم هیدرولیکی، سروو موتورهای الکتریکی یا ترکیبی از این دو انجام شود.
در دستگاههای هیدرولیک، مدار هیدرولیک وظیفه تأمین نیرو برای حرکت قسمتهای مختلف دستگاه را بر عهده دارد.
در دستگاههای تمام الکتریکی، موتورهای الکتریکی و سیستمهای کنترلی دقیق، عملیات مختلف را کنترل میکنند.
سیستم کنترل و تابلو برق
سیستم کنترل، مغز دستگاه تزریق پلاستیک محسوب میشود.
اپراتور میتواند پارامترهایی مانند دما، فشار، سرعت تزریق، زمان نگهداری، زمان خنککاری و سایر تنظیمات فرآیند را از طریق سیستم کنترل تنظیم و پایش کند.
کنترل دقیق این پارامترها باعث افزایش ثبات فرآیند و کاهش خطاهای تولید میشود.
انواع دستگاه تزریق پلاستیک
دستگاههای تزریق پلاستیک را میتوان بر اساس نوع سیستم محرک و نحوه تأمین نیرو به گروههای مختلف تقسیم کرد.
دستگاه تزریق پلاستیک هیدرولیک
دستگاههای هیدرولیک سالهاست در صنایع پلاستیک مورد استفاده قرار میگیرند و به دلیل قدرت و انعطافپذیری مناسب، همچنان در بسیاری از خطوط تولید کاربرد دارند.
در این دستگاهها، پمپ و مدار هیدرولیک وظیفه ایجاد فشار و حرکت اجزای مختلف را بر عهده دارند.
از مزایای این نوع دستگاهها میتوان به توان مناسب، ساختار صنعتی و قابلیت استفاده در کاربردهای مختلف اشاره کرد.
دستگاه تزریق پلاستیک تمام الکتریکی
در دستگاههای تمام الکتریکی، حرکت بخشهای مختلف توسط موتورهای الکتریکی انجام میشود.
این دستگاهها معمولاً کنترل بسیار دقیقی دارند و میتوانند در کاربردهایی که دقت بالا، تکرارپذیری و مصرف انرژی اهمیت زیادی دارد، گزینه مناسبی باشند.
دستگاه تزریق پلاستیک هیبریدی
دستگاههای هیبریدی ترکیبی از فناوری هیدرولیک و الکتریکی هستند.
هدف از استفاده از این ساختار، بهرهگیری از مزایای هر دو فناوری و ایجاد تعادل میان قدرت، دقت، سرعت و مصرف انرژی است.
انتخاب میان این سه نوع دستگاه به شرایط خط تولید، محصول، حجم تولید و الزامات فنی پروژه بستگی دارد.
مهمترین عوامل در انتخاب دستگاه تزریق پلاستیک
انتخاب ماشین تزریق پلاستیک مناسب، تصمیمی فنی است و نباید صرفاً بر اساس قیمت دستگاه انجام شود.
نیروی گیره
نیروی گیره باید متناسب با سطح قطعه و فشار موردنیاز فرآیند باشد. انتخاب دستگاه با نیروی گیره نامناسب میتواند باعث ایجاد مشکلاتی مانند باز شدن قالب و ایجاد پلیسه شود.
ظرفیت تزریق
ظرفیت تزریق نشان میدهد دستگاه چه مقدار ماده را در یک سیکل میتواند آماده و تزریق کند.
این ظرفیت باید با وزن قطعه و سیستم راهگاهی قالب هماهنگ باشد.
نوع مواد اولیه
هر ماده پلاستیکی ویژگیهای حرارتی و فرآیندی خاص خود را دارد. بنابراین نوع پلیمر مورد استفاده باید در انتخاب و تنظیم دستگاه در نظر گرفته شود.
نوع قالب
ابعاد قالب، تعداد حفرهها، سیستم راهگاهی، وزن قالب و نحوه خنککاری از جمله مواردی هستند که هنگام انتخاب دستگاه باید بررسی شوند.
حجم تولید
برای تولید انبوه، سرعت سیکل، قابلیت اطمینان دستگاه و مصرف انرژی اهمیت بیشتری پیدا میکند.
در مقابل، برای تولید با تیراژ پایین ممکن است انعطافپذیری و هزینه سرمایهگذاری اهمیت بیشتری داشته باشد.
دقت و تکرارپذیری
در تولید صنعتی، تنها تولید یک قطعه باکیفیت کافی نیست؛ دستگاه باید بتواند کیفیت و ابعاد قطعات را در سیکلهای متعدد تا حد امکان ثابت نگه دارد.
مصرف انرژی
مصرف انرژی یکی از عوامل مهم در هزینه تمامشده تولید است. به همین دلیل، فناوری موتور، سیستم کنترل و راندمان دستگاه باید هنگام انتخاب ماشینآلات مورد توجه قرار گیرد.
دستگاه تزریق پلاستیک در چه صنایعی استفاده میشود؟
تزریق پلاستیک به دلیل انعطافپذیری بالا، سرعت تولید و امکان ساخت قطعات با هندسههای مختلف، در صنایع متعددی مورد استفاده قرار میگیرد.
برخی از مهمترین کاربردهای آن عبارتاند از:
- صنایع خودروسازی
- تولید لوازم خانگی
- صنایع بستهبندی
- تجهیزات پزشکی
- صنایع الکتریکی و الکترونیکی
- صنایع ساختمانی
- تولید قطعات صنعتی
- تولید لوازم مصرفی
- صنایع کشاورزی
- تولید تجهیزات و محصولات پلاستیکی
نوع دستگاه، قالب و مواد اولیه مورد استفاده در هر صنعت میتواند با توجه به ویژگی محصول متفاوت باشد.
تفاوت دستگاه تزریق پلاستیک و دستگاه تزریق بادی چیست؟
اگرچه دستگاه تزریق پلاستیک و دستگاه تزریق بادی هر دو برای تولید محصولات پلیمری استفاده میشوند، اما فرآیند شکلدهی در آنها متفاوت است.
در تزریق پلاستیک، مواد مذاب مستقیماً به داخل قالب تزریق میشوند و شکل نهایی قطعه را ایجاد میکنند.
در فرآیند تزریق بادی، از فرآیندی برای تولید قطعات توخالی مانند برخی بطریها، ظروف و محصولات مشابه استفاده میشود و شکلدهی محصول با استفاده از فشار هوا انجام میگیرد.
انتخاب میان این دو فناوری به شکل، حجم، جنس، ابعاد و کاربرد محصول نهایی بستگی دارد.
چرا تنظیم صحیح دستگاه تزریق پلاستیک اهمیت دارد؟
حتی اگر از دستگاه و قالب باکیفیت استفاده شود، تنظیمات نامناسب میتواند باعث کاهش کیفیت محصول شود.
پارامترهایی مانند دمای سیلندر، دمای قالب، فشار تزریق، سرعت تزریق، فشار نگهداری، زمان نگهداری و زمان خنککاری باید متناسب با مواد و قالب تنظیم شوند.
تنظیم صحیح فرآیند میتواند به کاهش ضایعات، افزایش ثبات تولید، بهبود کیفیت قطعه و افزایش بهرهوری خط تولید کمک کند.
به همین دلیل، تجربه اپراتور، دانش فنی تیم تولید و استفاده از سیستمهای کنترل مناسب در عملکرد نهایی خط تولید اهمیت زیادی دارد.
جمعبندی
دستگاه تزریق پلاستیک یکی از تجهیزات اصلی صنعت تولید محصولات پلیمری است که با ذوب و تزریق مواد پلاستیکی به داخل قالب، امکان تولید قطعات مختلف با سرعت و دقت بالا را فراهم میکند.
این دستگاه از بخشهای مختلفی مانند واحد تزریق، ماردون، سیلندر، نازل، واحد گیره، سیستم کنترل و تجهیزات هیدرولیکی یا الکتریکی تشکیل شده است. عملکرد هماهنگ تمام این بخشها برای دستیابی به یک فرآیند تولید پایدار ضروری است.
انتخاب دستگاه مناسب نیز باید بر اساس عواملی مانند نیروی گیره، ظرفیت تزریق، نوع مواد اولیه، مشخصات قالب، حجم تولید، دقت موردنیاز و مصرف انرژی انجام شود.
در نهایت، کیفیت محصول تنها به خود دستگاه وابسته نیست و عواملی مانند طراحی قالب، کیفیت مواد اولیه، تنظیمات فرآیند، نگهداری ماشینآلات و کنترل کیفیت نیز نقش مهمی در نتیجه نهایی دارند.
سوالات متداول درباره دستگاه تزریق پلاستیک
دستگاه تزریق پلاستیک چیست؟
دستگاه تزریق پلاستیک ماشینی صنعتی است که مواد پلیمری را ذوب کرده و با فشار مشخص داخل قالب تزریق میکند تا پس از خنک شدن، قطعه پلاستیکی موردنظر تولید شود.
دستگاه تزریق پلاستیک چگونه کار میکند؟
مواد اولیه ابتدا وارد قیف و سپس سیلندر میشوند. ماردون مواد را منتقل و ذوب میکند و سپس ماده مذاب با فشار مشخص داخل قالب تزریق میشود. پس از خنک شدن، قالب باز شده و قطعه از آن خارج میشود.
مهمترین اجزای دستگاه تزریق پلاستیک کداماند؟
واحد تزریق، ماردون، سیلندر، قیف، نازل، واحد گیره، قالب، سیستم هیدرولیک یا الکتریکی و سیستم کنترل از مهمترین بخشهای دستگاه هستند.
نیروی گیره دستگاه تزریق پلاستیک چیست؟
نیروی گیره نیرویی است که دستگاه برای بسته نگه داشتن قالب در زمان تزریق اعمال میکند. این نیرو باید متناسب با مشخصات قطعه و قالب انتخاب شود.
دستگاه تزریق پلاستیک هیدرولیک بهتر است یا برقی؟
هیچ گزینهای را نمیتوان برای تمام خطوط تولید به عنوان بهترین انتخاب معرفی کرد. انتخاب دستگاه به نوع محصول، حجم تولید، دقت موردنیاز، مصرف انرژی، شرایط خط تولید و بودجه پروژه بستگی دارد.
دستگاه تزریق پلاستیک برای تولید چه محصولاتی استفاده میشود؟
از این دستگاه برای تولید طیف گستردهای از قطعات پلاستیکی در صنایعی مانند خودروسازی، لوازم خانگی، بستهبندی، پزشکی، الکتریکی، ساختمانی و محصولات مصرفی استفاده میشود.
